| 产品型号 | X-VPX-MX30-1A |
| 主要特点 | X-VPX-MX30-1A基于6U VPX系统结构下的Serial RapidIO Switch和非管理型Ethernet Switch模块。 模块设计遵循OpenVPX(VITA65)规范，接口定义遵循VITA65规范中的MOD6-SWH-16U20F-12.4.2-9/SLT6-SWH-16U20F-10.4.2定义要求。 模块设计采用3片CPS1432 SRIO交换芯片+1片BCM5396以太网交换芯片，对外提供16路SRIOx4（5Gbps）数据交换和14路SGMII千兆以太网交换接口。 |
| 资料下载 |
- 产品规格
- 系统框图
- 结构尺寸
- 产品照片
- 结构特点
- 应用领域
- 包装清单
- 订单信息
产品规格（Specifications）
规格选项
规格描述
模块规格
冷板颜色
黑色阳极
面板颜色
白色烤漆+丝印
板卡尺寸（长x宽）
VPX 6U（233.35mmx160mm）5HP
散热方式
机箱风冷，对流散热
模块重量
无
板卡规格
通用处理器
无
图形处理器
无
芯片组
CPS1432+BMC5396
Ethernet交换能力
模块提供14路SGMII千兆网交换接口，通过VPX连接器（P1）引出
RapidIO交换能力
模块提供16路RapidIOx4数据交换接口，默认传输速率5Gbps，通过VPX连接器（P2-P6）引出
主要接口
显示接口
无
USB接口
无
串行接口
1路 RS-232, 用于BMC管理与调试
扩展存储
无
网络接口（前面板）
1路千兆网（MDI）接口,用于以太网交换管理与配置，1路百兆网（MDI）,用于BMC板级管理网口
Serial RapidIO
16路RapidIOx4
PCIE接口
无
维护接口
CPU及BMC调试接口由前面板DB9连接器引出
软件
固件类型
无
操作系统
无
电源
供电方式
直流 12V, 3.3V_AUX
整板功耗
满载不超过25Wt
板级管理
健康管理
板级管理芯片可实现 电压、电流、温度监控，远程控制复位等操作
状态指示
指示灯
前面板2路指示灯，其中1路电源指示灯，1路BMC Heat Beat指示灯
快捷按键
复位按键
前面板提供1路复位按键，用于模块复位
环境参数
工作温度
-40℃～+50℃
存储温度
-50℃～+75℃
其他指标
国产化率
90%（国产种类&数量占比）
系统框图(Block Diagram )
结构尺寸(Structural
Dimension)

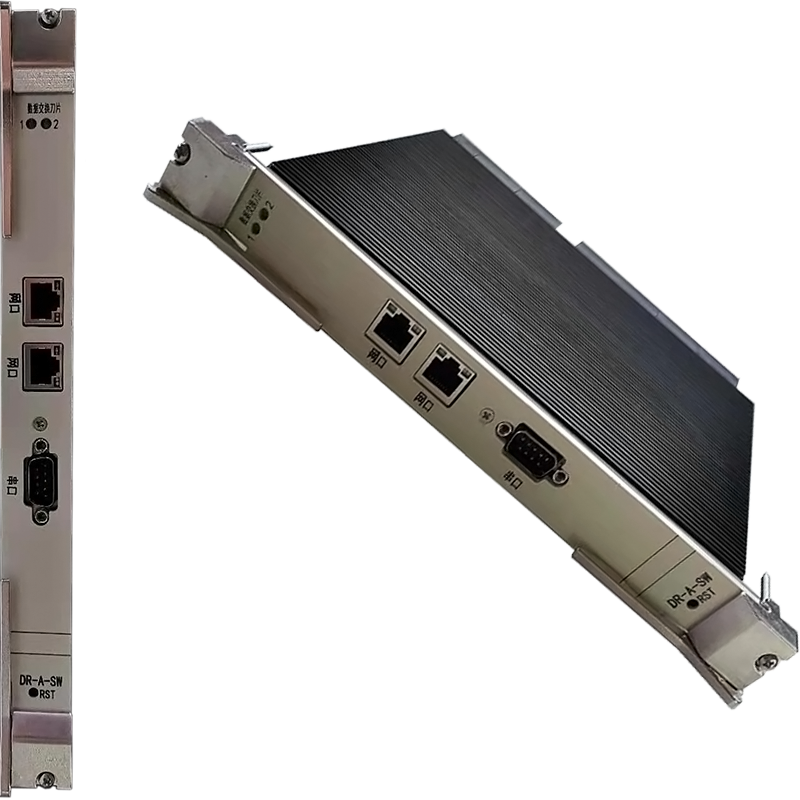

产品照片(Product photos)
Item
结构特点(Structural
Advantage)
主要特点
结构插图
1
标准6U（5HP）尺寸，遵循VITA65规范
2
高可靠冷板设计，抗震抗跌，可屏蔽复杂电磁环境
3
4
模块主要面向刀片服务器整机应用中的大数据量交换场景。
应用领域 （Application Area）
Item
应用领域
机箱环境
应用场景
1
高性能计算服务器系统配套的交换模块
2
军用雷达信号处理系统
3
数据处理系统
包装清单（Packing List ）
Item
Trade Name
Quantity
Unit
Description
1
X-VPX-MX30-1A模块
1
块
含结构件冷板。
2
抗静电包装袋
1
片
3
瓦楞纸箱+泡棉填充物
1
套
4
干燥剂
1
袋
5
通用测试用例光盘
1
张
测试用例。
Item
订单信息 （Ordering Information）
Part No.
Description
1
X-VPX-MX30-1A模块
标准品，含结构冷板。
