产品型号

S-EEB-DS2500-1A

主要特点

       S-EEB-DS2500-1A基于国产飞腾支持多路处理器级联的腾云S2500高性能服务器芯片开发设计，每颗处理器芯片内部集成64个FTC663处理器核心，兼容ARM V8.0指令集架构，核心频率可达2.1GHz，支持单精度、双精度浮点运算指令，支持ASIMD处理指令。

         双路腾云S2500高性能服务器主板采用的是标准EEB/EATX尺寸305mm x 330mm [12”X 13”] 服务器主板进行设计，可固定安装在2U/4U机箱中。

资料下载
测试报告
产品手册
  • 产品规格
  • 系统框图
  • 结构尺寸
  • 产品照片
  • 结构特点
  • 应用领域
  • 包装清单
  • 订单信息


产品规格（Specifications）
规格选项
 规格描述
模块规格 机箱颜色 无
面板颜色 无
机箱尺寸（长x宽x高） 2HP/4HP
散热方式 机箱风冷，对流散热
机箱重量 无
板卡规格 通用处理器 板载2片国产腾云S2500处理器，主频2.1GHz
图形处理器 AST2500
芯片组 PLX8764
内存类型 每个CPU扩展8通道DDR4 RDIMM，72bit，最高工作频率2666MT/s，支持ECC，最大容量1TB；主板共提供16通道DDR4，最大容量2TB
存储类型 板载mSATA固态盘，容量可升级，扩展7路SATA3.0，支持软RAID0、1、10，RAID功能可扩展
主要接口 显示接口
 板载BMC管理芯片AST2500，可对外提供VGA接口（后面板）
USB接口 6 路 USB3.0接口 其中4路前出2路前出，另外1路接AST2500实现iKVM功能
串行接口 2路RS422接口通过PV针输出
扩展存储 8路SATA3.0接口，其中4路挂CPU1另外4路挂CPU2
网络接口 4路业务网口（千兆MDI），其中后面板出2路标准RJ45业务网口，2路PV针转RJ45后出
后面板接口 通讯串口1路，显示VGA接口1路，USB3.0接口4路，业务网口2路
PCIE接口
 2个PCIEx16插槽，3个PCIEx8插槽
维护接口
 CPU及BMC调试接口和JTAG接口由前面板HJ30J连接器引出
风扇接口 6个标准4P风扇接口
软件 固件类型 飞腾UEFI固件
操作系统 预装银河麒麟Server v10试用版操作系统
电源
 供电方式 标准ATX服务器电源，纹波小于100mV
整板功耗 满载不超过120Wt
板级管理 健康管理 板级管理芯片可实现 电压、电流、温度监控，远程控制开关机、复位等操作
状态指示 指示灯+蜂鸣器 主板指示灯有电源指示灯，状态指示灯，网络指示灯和硬盘指示灯；支持蜂鸣器报警
快捷按键 前面板按键 Power-button/reset-button/UID/CPU indicator/SATA ACT等
环境参数 工作温度 0℃～+55℃
存储温度 -40℃～+85℃
其他指标 国产化率 95%（国产种类&数量占比）


系统框图(Block Diagram )




结构尺寸(Structural Dimension)

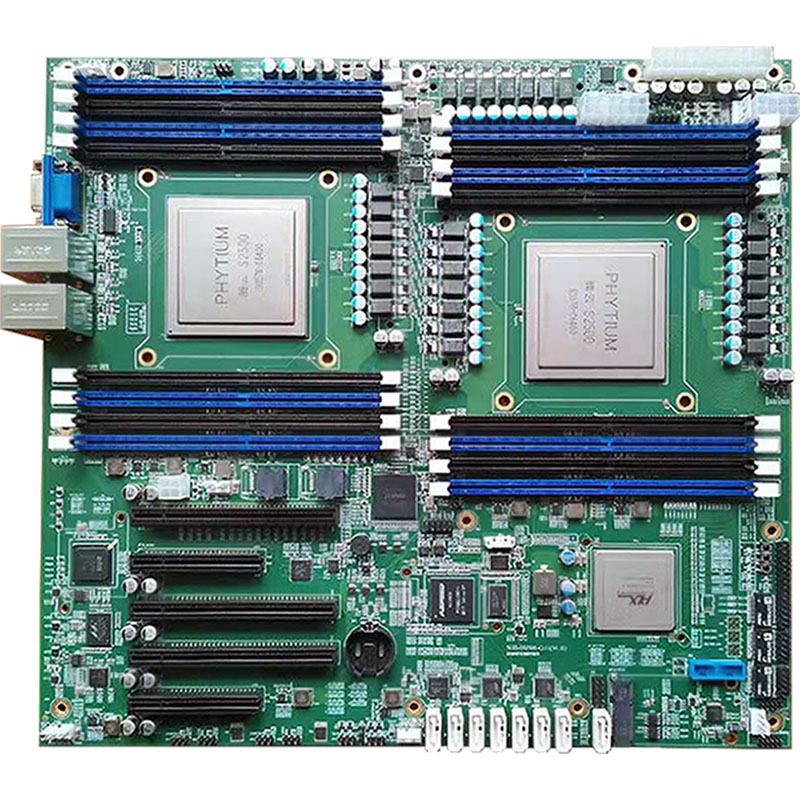

产品照片(Product photos)




结构特点(Structural Advantage)

Item

主要特点 结构外形图
1 标准EEB/EATX尺寸，遵循EEB规范
2 多路功能接口预留PIN-Header，可用于加固机箱固定
3
4



应用领域 (Application Area)


Item 应用领域 机箱环境 应用场景
1 高可靠刀片服务器、高性能计算模块

2 军用高速图像采集、处理、图形运算服务器

3
 军用航空显示控制平台





包装清单(Packing List )

Item Trade Name
 Quantity
 Unit
 Description
1 S-EEB-DS2500-1A板卡
 1 块
 标准品。
2 防静电包装袋
 1 片
3 瓦楞纸箱+泡棉填充物 1 套
4 干燥剂 1 袋
5 系统安装盘+通用测试用例光盘 2 张 系统安装盘+通用测试用例。



订单信息（Ordering Information）

Item

Part No.
 Description
1
 S-EEB-DS2500-1A板卡 标准品。
2

MTA18ASF2G72PDZ-2G3B1

16GB DDR4 RDIMM，可选配置型号
3

MTA18ASF4G72PZ-3G2E1TI-PT

32GB DDDR RDIMM，可选配置型号
4

mSATA（1TB）

升级配置版本

5

mSATA（2TB）

升级配置版本
